一、系統實現目標
1．實時掌握污水處理廠入口污染物的總量、污水收集率。
2．根據污水處理廠處理能力，科學調度廢水，從源頭保障廢水處理的達標排放。
3．采用高科技手段，實現污水處理廠高效節能降耗。
4．實現由“點末端監控”向“全過程監控”的轉變，滿足了水污染物總量減排考核管理的要求。
5．既能作為污水處理廠中控系統獨立工作，又對原有的中控系統進一步完善。

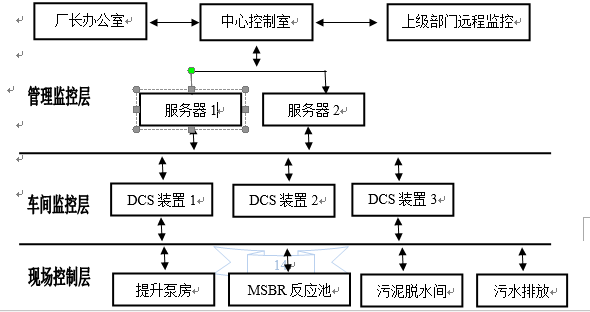

二、系統層次結構圖
“污水處理廠專用DCS控制器”是江蘇泰坤環?？萍加邢薰净贒CS模式開發的適應于污水處理廠管理控制的智能監控裝置，已在全國多個地方推廣應用。
根據污水處理廠工藝特點和技術要求，整個污水處理廠中控減排DCS系統分三個層次：現場控制層、車間監控層、管理監控層。
車間監控層：包括DCS裝置1（如用于預處理系統：主要包括粗格柵、提升泵、細格柵、沉砂池設備等，主要檢測參數有水位、流量、液位差等，主要監控設備有粗格柵、提升泵等）；DCS裝置2（如用于生化處理系統：主要包括MSBR生化反應池、風機房等，主要檢測參數有溶解氧、液位、電流、電壓、功率等，主要監控設備有鼓風機、泵類等）；DCS裝置3（如用于泥處理系統：主要包括污泥濃縮池、污泥脫水機房、紫外線消毒系統出水等，主要檢測參數有液位、水量水質等）。
現場控制層：包括各監控子站、各分站及現場設備。
管理監控層：包括中控室及廠長辦公室。同時根據環保管理需求，可將相關數據送上級管理部門。

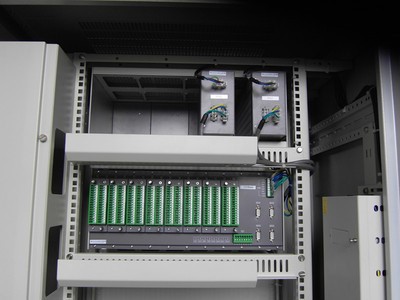

DCS裝置是整個中控減排DCS控制系統的核心，負責現場控制信號的處理及執行機構的控制。在處理的關鍵環節設置現場控制站，本系統層次結構圖中的預處理系統、生化處理系統、泥處理系統分別用一個DCS裝置，根據實際處理情況和要求，控制泵站系統、曝氣設備和排泥設備的啟停和工況，以達到設備的最優運行狀態，保證污水處理效果。

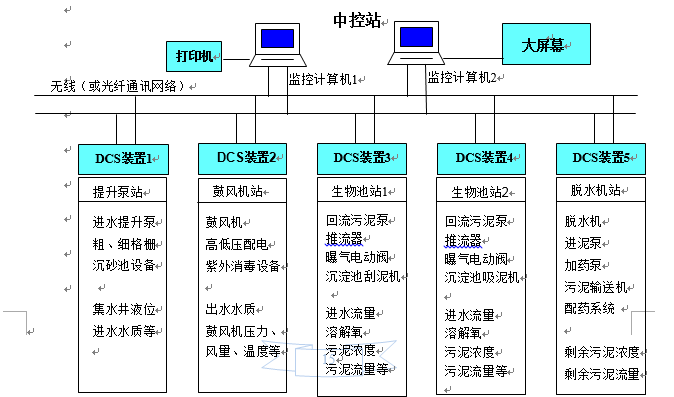

三、某污水處理廠系統結構圖
四、中控與減排DCS控制系統管理效能
1．實時了解設備工況和各種工藝參數。
2．建立各種數據庫，保存工藝參數、電氣參數、電氣設備運行數據、控制數據、故障信息，自動生成歷史數據庫，并可生成歷史趨勢曲線和報表，為生產管理、事故分析、工藝控制優化等提供可靠的依據。
3．對于設備異常、故障或工藝、水質參數超限等，能通過工作站上的畫面圖形閃爍和聲音發出警告，提醒值班人員處理。
4．在監控中心設定工藝參數、控制參數，并可對設備進行控制（如開/停機泵、開/關閥門、設定設備運行頻率等）。
5．方便污水處理廠的內部管理。系統能實時計算出污水處理廠的入口廢水流量及出口廢水流量，真實、精準地對污水處理的COD總量、氨氮總量、總磷總量加以說明，為污水處理管理部門內部管理提供了監控依據。
6．信息綜合利用，實現真正意義上的總量控制。根據管理需求，能生成相關日報、月報及年報表，并能隨機調閱核查期內相關參數運行指標數據及趨勢曲線，數據能至少保存三年以上，為環保管理實現總量控制、總量削減、排污權交易提供了基礎數據與技術支撐。
